2022-11-16发表CocosCreator10 分钟读完 (大约1547个字)

元宇宙-漫游世界后与Cocos一起看湖南卫视直播

使用参考资源

CocosCreator v3.6.2
cocomat 腾讯开源公共组件框架
Cocos Creator 3D 特制 Video MeshRender 播放器（Cocos 商店购买）
TcPlayer 腾讯开源 Web 播放器
视频流 hls 库

正文

场景漫游引发的思考

元宇宙，虚拟世界。OK，不同的人有不同的理解！在一个阳光明媚的上午，我偶然浏览到了一个炫酷的场景漫游视频，引发了我在 cocos 上实现的思考：

在 cocos 里实现场景漫游需要什么？
在 cocos 里能漫游预览什么？
社区里大家都实现过什么，有哪些没实现的？
在游戏里玩游戏，或者在游戏里刷视频是不是很好玩？

基础的漫游解决方案

3D 的场景漫游，首先最核心的就是摄像机运动，主角移动。逛逛商城，发现摇杆组件大家都封装过，有解决方案了。

摄像机位置移动，我想到了动画编辑器，或者是其他工具导出的一系列 Vec3 坐标点，让摄像机沿着移动，照着切线方向。也有解决方案了。

模型、粒子、模型动画，这些静态展示的，美工建模师都可以输出。

对了，有些场景需要 3D 文本，还有 2D 的 Spine 动画以 3D 的形式做展示，尝试解决了下这个。

cocos 的模型是直接放的，摄像机是动画编辑器编辑好路径与速度与旋转，进行播放的；文字与 spine 是单独一个分组摄像机渲染到一个 renderTexture 上，然后赋给材质，用 3D 物体平面渲染的 Plane。

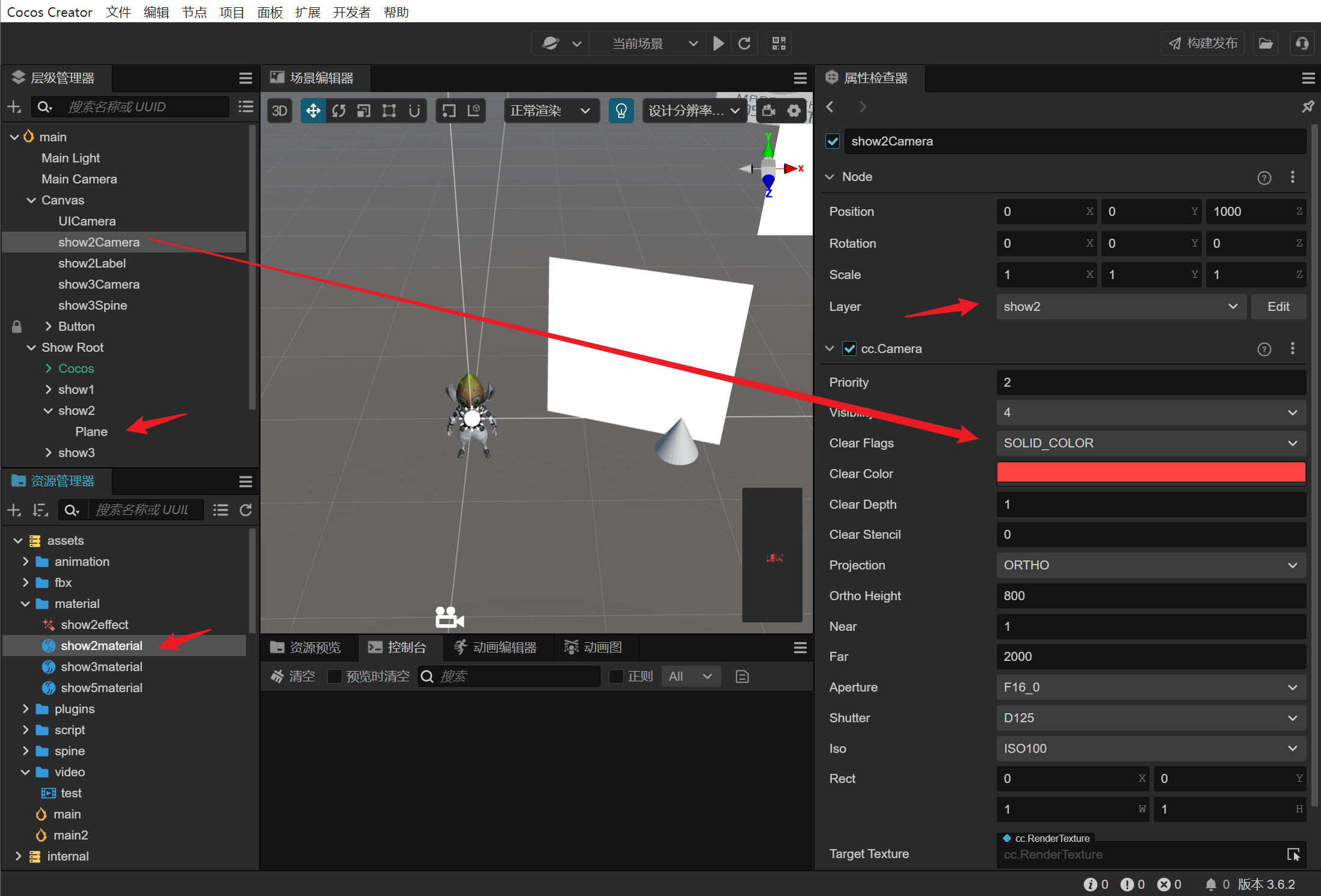

如下图，一个摄像机分组为 show2，然后仅渲染该分组，渲染后的纹理赋值给材质，材质挂到 plane 上：

核心代码:

start() {
    this.renderTexture = new RenderTexture();
    this.renderTexture.initialize({ width: 720, height: 720 });
    this.show2Camera.targetTexture = this.renderTexture;
    this.show2Material.setProperty('mainTexture', this.renderTexture);
}

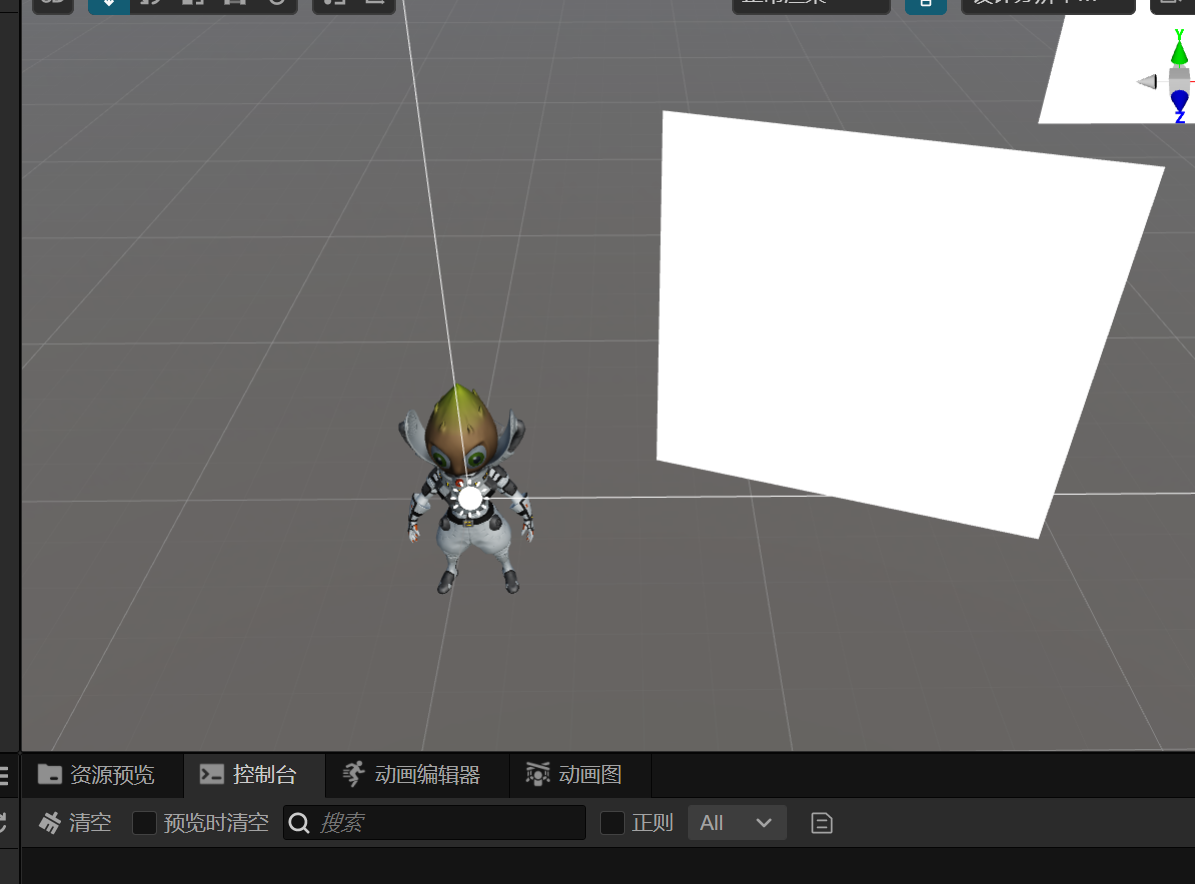

OK，文本和 spine 搞定了，相信大家也发现了上面演示 gif 最后的视频渲染，视频渲染是最有意思的。

视频渲染尝试

我先简单说说关于视频渲染到 webgl 里的原理：

在 Web 平台，我们知道 video 标签赋予一个 src 后便可以播放视频，那么想个办法把 video 标签的播放内容采集，形成纹理传进去呗！在 webgl 里渲染图片，我们会这样：

const gl = canvas.getContext('webgl')

const image = new Image()
image.src = './kuokuo.png'
// 图片加载完渲染到 webgl
image.onload = function () {
  // ... 省略顶点配置，shader书写
  gl.activeTexture(gl.TEXTURE0)
  // 创建纹理对象
  const texture = gl.createTexture()
  gl.bindTexture(gl.TEXTURE_2D, texture)
  // 核心
  gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGBA, gl.RGBA, gl.UNSIGNED_BYTE, image)
  // ... 省略配置 texture
  // 绘制
  gl.drawArrays(gl.TRIANGLE_STRIP, 0, 4)
}

大家可以看到，texImage2D 的最后一个参数就是原生的 image 对象，实际上就是绑定纹理数据进去。视频也是同理，texImage2D 这个方法最后一个参数可以直接传入 video 标签。那就 OK 了，只剩下最后一步，如何在 cocos 中实现？

在 CocosCreator v2.x 版本中，因为是 js 引擎代码，底层暴露不多，需要重写类。具体实现可以直接看 cocomat 封装的 CCMVideo 组件，其核心代码：
https://github.com/cocos/cocomat/blob/main/coco-mat/lib/CCMVideo/CCMVideo.ts

this.impl = document.createElement('video')
this.impl.crossOrigin = 'anonymous'
this.impl.autoplay = false
this.impl.loop = false
this.impl.muted = false
// ....

this.update = (dt) => {
  if (this.isInPlaybackState()) {
    gl.bindTexture(gl.TEXTURE_2D, this.textures[0]._glID)
    // 核心
    gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGBA, gl.RGBA, gl.UNSIGNED_BYTE, this.impl)
    // @ts-ignore
    cc.renderer.device._restoreTexture(0)
  }
}

大家可自行查看。

关于 CocosCreator v3.x 版本中，引擎用 ts 重写了，底层也暴露了不少能力，就咱们谈的这个视频渲染，可以取 cc 下的 gfx 模块：

import { gfx } from 'cc'
// 就是上述的 gl
gfx.deviceManager.gfxDevice
gfx.Device

// 官方封装方法
gfx.Device.createTexture(...args)
gfx.Device.copyTexImagesToTexture(...args)

研究了好一阵终于搞出来，代码写的很乱，想整理下发官方商城，但发现有一个大佬已经写好了。针不戳！现在你的代码是我的了！

链接：https://store.cocos.com/app/detail/3726

原本研究就到此结束了，休息一下，搂着老婆看会电视！但是看着看着，我心想：在元宇宙里看电视该是多么炫酷的一件事呀！！！湖南卫视！整！

直播渲染尝试

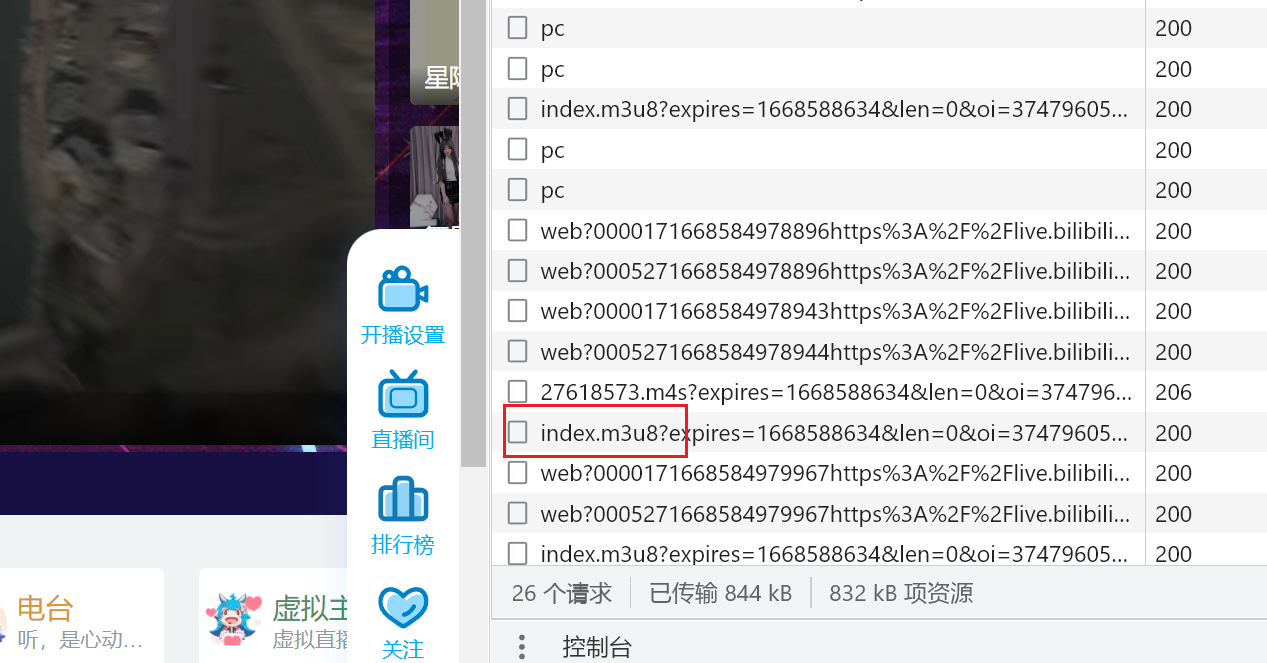

先研究下网上已经有的直播拉流解决方案：m3u8，rtsp，rtmp，flv，mp4 等等，那大厂都用啥呢？去 B 站直播间逛下：

就决定是你了皮卡丘（m3u8），百度一波 m3u8 直播拉流的实现，发现了腾讯的 TcPlayer + hls 的实现方式，原生的 html 实验很简单，引入两个 SDK 然后 new 一个 TcPlayer 传入直播拉流地址就可以：

<!DOCTYPE html>
<html>
  <head>
    <meta charset="utf-8" />
    <title>直播测试</title>
    <script src="TcPlayer-2.3.3.js" charset="utf-8"></script>
    <script src="hls.min.js" charset="utf-8"></script>
  </head>

  <body>
    <div id="kuokuo_test_video" style="width:100%; height:auto;"></div>
    <script>
      window.kuokuoPlayer = new TcPlayer('kuokuo_test_video', {
        m3u8: 'http://219.151.31.38/liveplay-kk.rtxapp.com/live/program/live/hnwshd/4000000/mnf.m3u8',
        autoplay: true,
        width: '500', //视频分辨率宽度
        height: '500', //视频分辨率高度
      })
    </script>
  </body>
</html>

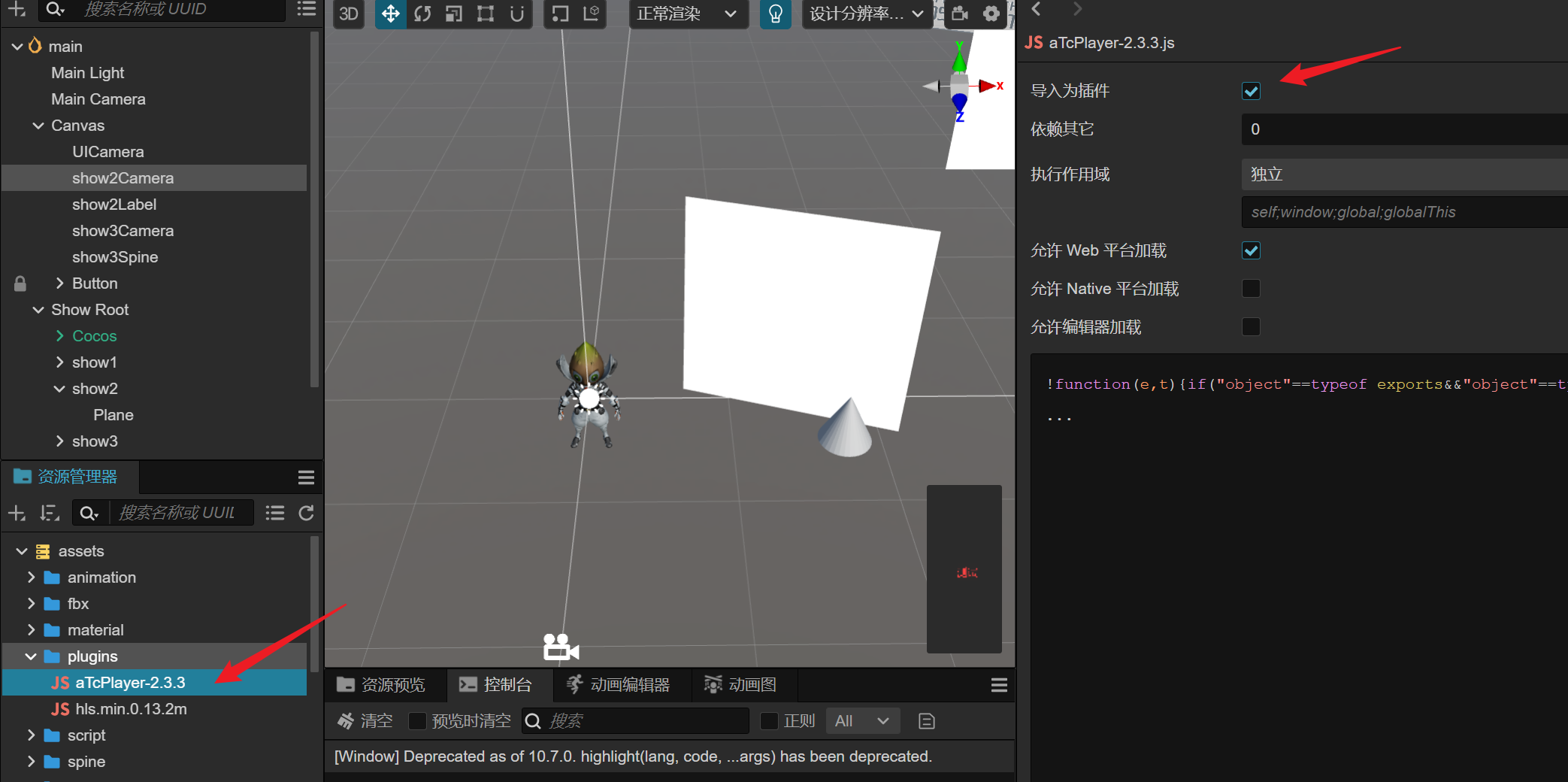

引入到 Cocos 里：

然后魔改了一波 Video MeshRender 播放器的代码，原理就是把我新建的一个用来播放湖南卫视直播的 video 标签，替换掉渲染的那个 video 标签，采集内容的原理都是一样的。

最终实现的效果：

舒服，可以在游戏里看电视直播了！
